卡门涡街可以解释许多现象。在冯·卡门论文发表后,英国物理学家约翰·威廉斯特拉斯·瑞利勋爵最先应用卡门涡街理论,他在1915年发表一篇论文,用卡门涡街的交替旋涡解释风弦琴发声的原理。风弦琴在十八世纪欧洲流行,在木制共鸣箱上安装几条琴弦,风吹琴弦,产生卡门涡街,卡门涡街频率和琴弦的固有频率发生共振而发声。中国古代在风筝上安装竹片,风吹发声如筝[5],也是卡门涡街原理造成的。其他例子包括风吹电线发声等等。
1937年德国物理学家古切(F. Gutsche), 用卡门涡街解释为什么船舶的螺旋桨在水中发出的声音。一位法国潜水艇水兵告诉冯·卡门,当他那艘潜艇的航速超过7节时,潜望镜的旋涡和潜望镜的固有频率发生共振,因此潜望镜完全不能使用[6]。1950年英国物理学家卡尔文·冈维尔(Calvin Gongwer)用卡门涡街解释为什么船舶的水翼,以及潜水艇的螺旋桨会发出高频率的声音;当时美国一首核潜艇的螺旋桨就有这个毛病,在水下潜行时容易被敌方的声纳探测出来。他和老师冯·卡门一道研究出改进美国核潜艇的螺旋桨的方法,解决了这个问题。
卡门涡街还可能引起建筑物倒塌。最著名的天灾是1940年11月7日美国华盛顿州塔科马海峡吊桥(Tacoma Narrow Bridge)崩塌事件。塔科马海峡吊桥倒塌后第二天,华盛顿州州长宣布该座吊桥的设计牢靠,计划按同样设计重建。冯·卡门觉得此事不妥,便觅来一个塔科马海峡吊桥模型带回家中,放在书桌上,开动电扇吹风,模型开始振动起来,当振动频率达到模型的固有频时,发生共振,模型振动剧烈。果然不出所料,塔科马海峡吊桥倒塌事件的元凶,正是卡门涡街引起桥梁共振。其后冯·卡门令助手在加州理工学院风洞内,进一步测试塔科马海峡吊桥模型,取得数据,然后发一份电报给华盛顿州州长:“如果按旧设计重建一座新桥,那座新桥会一模一样的倒塌”。州长设立一个塔科马海峡吊桥倒塌事件考察小组,冯·卡门系成员之一。经一番争论,冯·卡门终于说服当时不懂空气动力学知识的桥梁设计师,在建新桥之前,先将桥梁模型进行风洞测试。会议决定采用新的设计避免卡门涡街对桥梁引起的祸害[7]。
圆柱形的工厂烟囱或冷却塔也有可能因卡门涡街引起共振而倒塌。1965年11月,英国西约克郡费里布里奇发电站两座一百多米高的冷却塔,在大风中因卡门涡街引起共振倒塌。解决办法是在烟囱或冷却塔的上端安装螺旋形的扇叶,避免卡门涡街形成。






   孔板流量计:
优量孔板流量计、V锥流量计
(具有国家认可的V椎流量计孔板流量计制造资质,中国具有影响力的孔板流量计V椎流量计厂家之一)
计量器具生产许可证: 苏制02000305号


产品特点


1、  安装要求低:前0-3D直管段、后0-1D直管段,
2、  量程比宽:通常为10∶1,选择合适的参数最高可做到50∶1
3、  压损小:同样的β值,压损是孔板1/3~1/5
4、  耐磨损:流线型锥形体节流后,在锥形体表面产生真空层效应,使得锥形体不易磨损
5、  不堵塞、不粘附:锥形彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留
6、  长期稳定性好:β值可长期不变,并保证长期精确测量
7、  精度高:±0.5%
8、  重复性好:优于0.1%
9、  信号稳定:"信号波动"是孔板的1/10
10、 β值范围宽:V锥流量传感器独特的几何形状允许有广泛的β值范围
11、 管径范围宽:管径尺寸从15mm到2000mm
12、 可测高温、高压介质:工作温度最高850℃,最大压力40MPa。
13、 可测脏污介质(焦炉煤气、高炉煤气、原料油、渣油等)
14、 可测气液两相介质(湿气、冷凝水等)

V椎流量计
V椎流量计测量原理
V锥流量计是由V锥传感器和差压变送器组合而成的一种差压式流量计,可精确测量宽雷诺数范围内各种介质的流量。
  其测量理论是:由于实际流体都具有粘性,不是理想流体,当其在管道中流动时,在充分发展管内流动的前提下,具有层流和紊流两种流动状态。根据连续流动的流体能量守恒原理和伯努力方程:对于以层流状态流动的流体,其流速分布是以管道中心线为对称的一个抛物面,流体通过一定管道的压力降与流量成正比;对于紊流状态流动的流体,其流速分布是以管道中心线为对称的一个指数曲面,流体通过一定管道的压力降与流量的平方成正比。

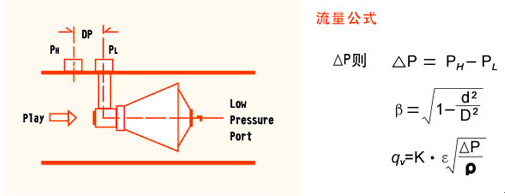

  V锥传感器是在测量管中安装与管道中心线同轴的V锥体。该传感器的测量管和V锥体是经过设计、精密加工的。流体在测量管内流经V锥体时,在V锥体前重新形成流态局部收缩,流速增大,静压下降,在V锥体前后产生压差△P。在上游管壁(流体收缩前)处测得高压(静压)PH,在V锥体朝下游端面的中心轴处开取压口取得低压PL(静压),如下图所示:
其中:β——等效直径比
      ρ——流体工况条件下的密度
      D——管道内径
      K——K系数(与节流件形式(流束收缩系数)、直径比、取压方式、雷诺数及管道粗糙度等有关系)
      d——V锥节流元件的最大横截面处的直径
      ε——气体膨胀系数(对于不可压缩液体,ε=1)
      qv——体积流量


适用介质
1.气体
煤气:焦炉煤气、高炉煤气、城市煤气
天然气:包括含湿量5%以上的天然气
各种碳氢化合物气体:烷烃类,烯烃类等气体
各种气体制造:氢、氦、氩、氧、氮气等
腐蚀性气体:湿的氯化物气体等
空气:包括含水,含尘埃的空气、压缩空气等
烟道气:各种锅炉、加热炉排放的烟道气
2.蒸汽
饱和蒸汽、过热蒸汽

3.液体

油类:原油、燃料油、含水乳化油、柴油等
水:原水、饮用水、生产水、污水等
各种水溶液:酸、碱、盐水溶液等
有机物化学品:甲醇、乙二醇、二甲苯等

4.特殊液体

油+HC气+沙
加气的水:H2O+N2+空气;H2O+CO2等


产品类型

连接方式:法兰(平焊和对焊)
口径:15mm-2000mm
取压方式:承插焊,法兰,螺纹
压力:0-40MPa
温度:-40-850℃
材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应用:液体,气体,蒸汽
适用介质:广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流量测量,几乎适用于所有气体、液体介质。



法兰型V锥流量传感器
温度传感器、压力传感器
流量显示表
选型需要的工艺参数
1. 流体名称
2. 管道内外径(mm)
3. 选用V锥流量传感器的型式
4. 刻度流量单位(kg/h,t/h,m3/h,Nm3/h)
5. 常用流量、最小流量、最大流量
    a. 在工作状态下
    b. 在标准状态下(介质为气体时应该说明流量的标准状态)
6. 工作压力(MPa)
7. 流体温度(℃):最高、最低、常用的温度
8. 流体密度(kg/m3)
    a. 在工作状态下
    b. 在标准状态下(介质为气体时应该说明密度值的状态)
9. 流体粘度(Pa·s)
10. 相对湿度
11. 气体成分:容积百分比(用于二种以上的混合气体)
12. 传感器的安装方式
    a. 水平
    b. 自下而上
13. 管道法兰
    a. 按法兰标准规范,代号为提供法兰标准及型号
    b. 乙方设计提供法兰图纸
备注:
·测量水和水蒸汽须提供(1)、(2)、(4)、(5)、(6)、(7)、(12)
·测量一般气体须提供(1)~(13)
·测量一般溶液及油类须提供(1)、(2)、(4)、(5)、(6)、(7)、(8)、(9)、(12)、(13)
·各项数据必须填写工艺设计的一个具体数值,请勿填写由大约多少的某一段范围。
注意!
  由于V锥流量计的选型需要专业计算,所以请根据以上要求向我们提供详细的技术数据,我们将向您提供最优的解决方案。
   孔板流量计:
孔板流量计概述
一体化节流式流量计和差压变送器做成一体。差压变送器与流量显示设备通过模拟信号(4~20mA)或数字信号(HART协议)的通讯,构成流量测量系统。本系统采用数字一体化节流式流量计通讯方式(HART协议)流量测量范围可达10:1或更宽。一体化节流式流量计继承了节流式介质适应好(液体、气体、蒸汽通用),无运动部件,无需实际标定(可采用几何测量方法进行干校验)、耐高温高压、耐冲击不易变形等优点。同时本系统设计了防冻式隔离器,仪表部需保温、伴热及冷凝器,使结构更为合理,便于安装,大大减少了维护量。
一体化节流式流量计可采用多种节流件。本公司优选的节流件为符合ISO 5167-1和GB/T 2624-93的ISA1932喷嘴(以下简称喷嘴)。其主要特点及功能如下:
喷嘴节流件阻力损失小(在同样流量和相同β值情况为孔板的60%左右)
喷嘴与孔板相比没有孔口钝化的问题,并且耐冲击不易变形
喷嘴节流件的检定周期长(4年)
定值(孔径定值)节流件互相性好,降低了节流件造价
由于采用防冻式隔离器大大缩短了引压管长度,故障率低,动态特性好
配置普通差压变送器和普通流量显示设备的一体化节流式流量计在流量或管道工况发生变化时,在不更换节流件的情况下,采用《LG-94-01版节流装置设计计算机管理软件》重新计算出流出系数C、可膨胀系数ε、满度差压值(或满度流量值),重新修改流量显示设备的设置和调整差压变送器量程
配置智能型差压变送器的一体化节流式流量计,可实现宽量程检测。流量测量可达10:1或更宽。

系统构成
孔板流量计系统构成图

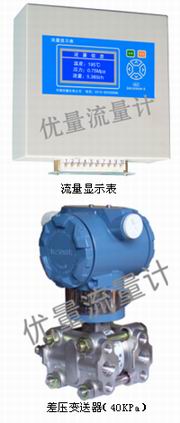

一体化节流式流量计各部件名称
300MM孔板
差压变送器
DN300mm孔板(测煤气、6000m3/h)
差压变送器(1KPa)

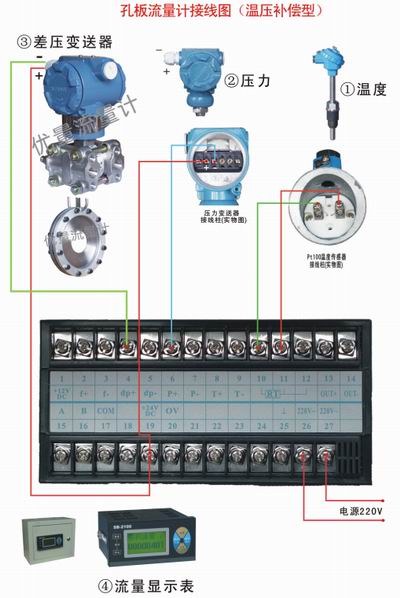

孔板那流量计接线图
